El cliente solicitó un sistema de monitoreo que brinde la medición de la sumatoria de todas las corrientes de carga que poseen los 6 (seis) transformadores eléctricos, que alimentan al TGBT1, TGBT2, y TGBT3 con
el objetivo de facilitar la lectura a los operadores, registrar las mediciones para constatar el consumo facturado y en caso de superar los límites de consumo, se envíen alarmas vía correo electrónico.
La Solución

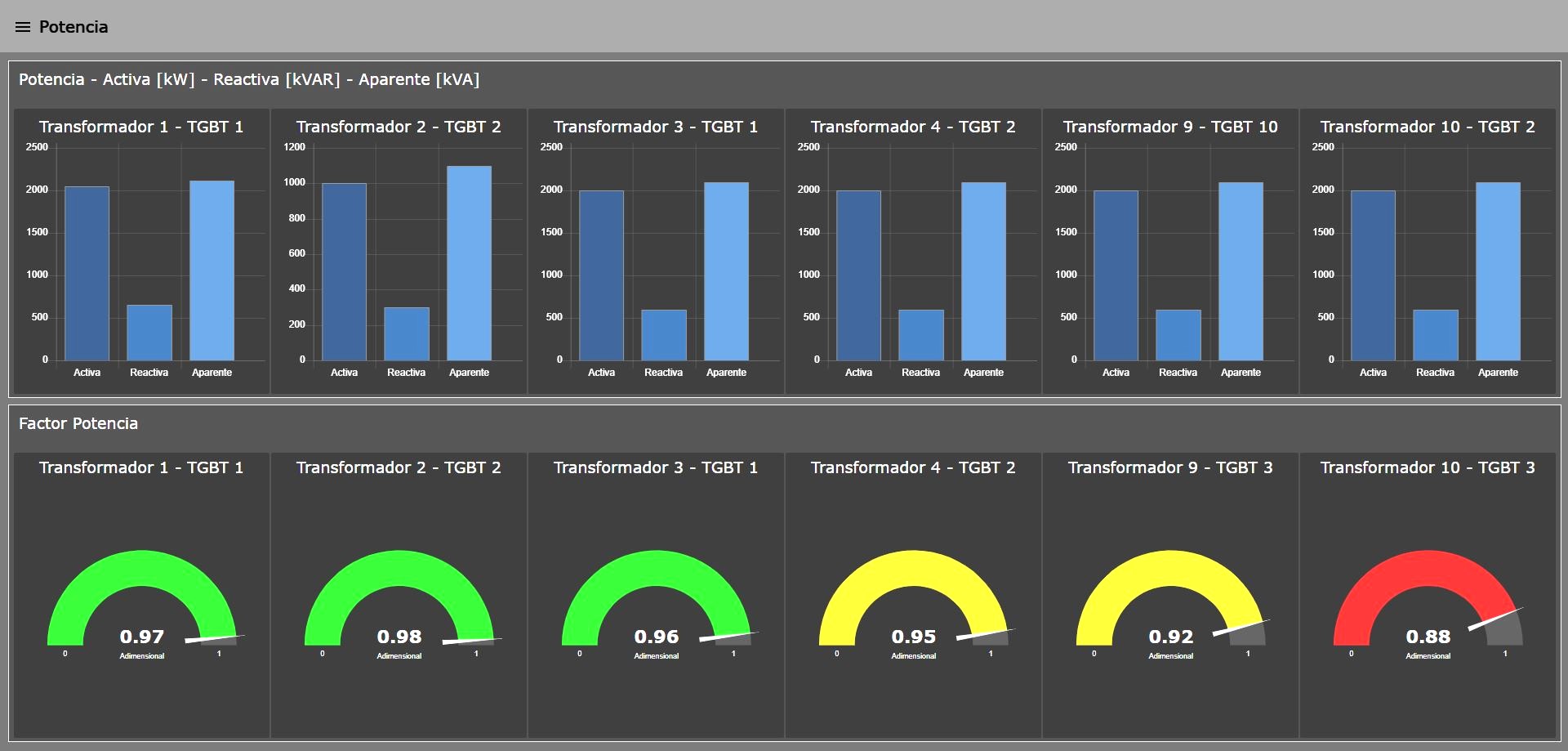

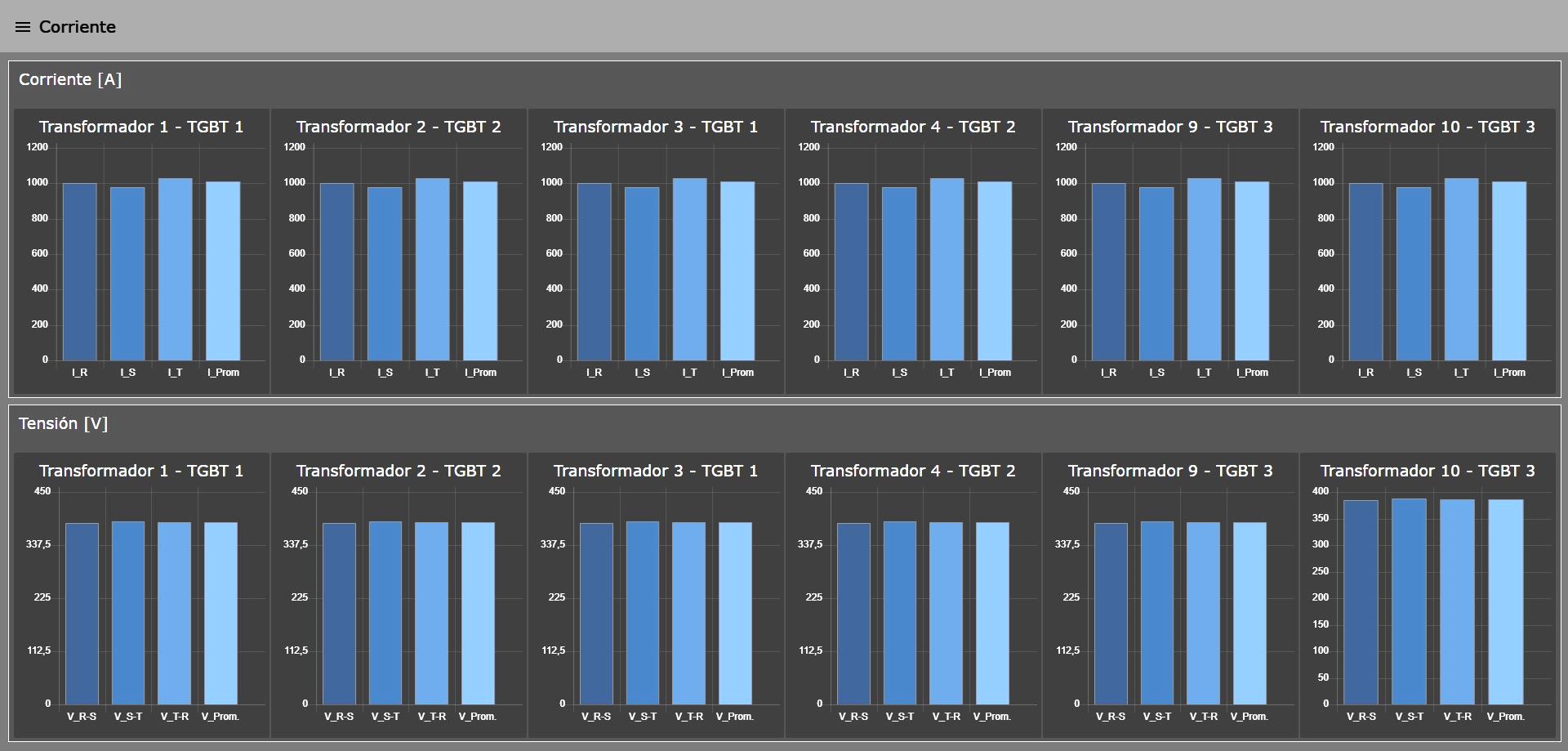

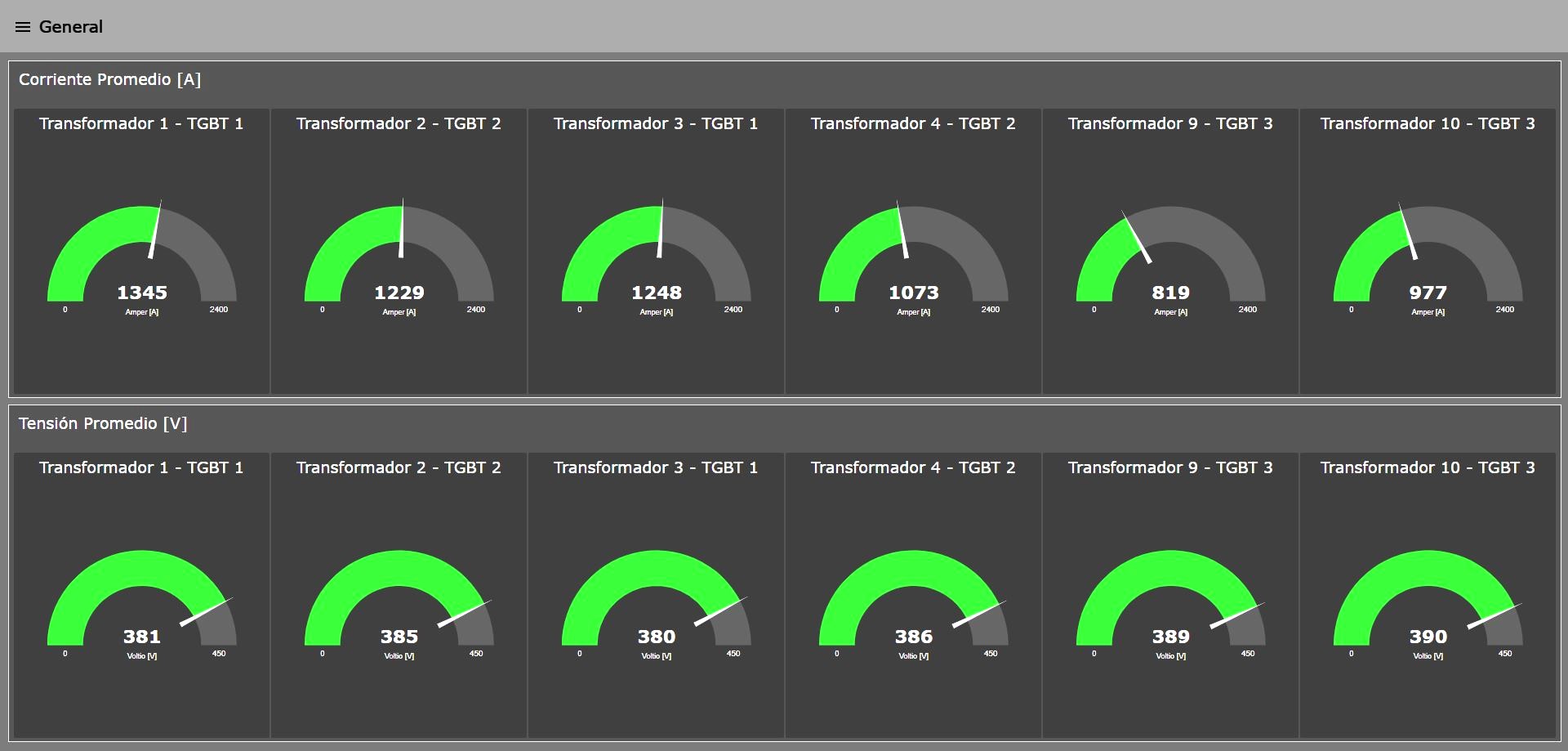

Para el registro y visualización de datos en la PC de Sala de Máquinas, utilizamos una plataforma de código abierto. Diseñamos un dashboard para mostrar en tiempo real información de cada transformador: corriente, energía, factor de potencia, entre otros.
Se vincularon (6) seis medidores de calidad de energía, Schneider Electric PowerLogic METSEPM5110, a un PLC Allen Bradley Micro820, para adquirir los datos.
El operador puede observar y tomar acción rápidamente, ante cualquier anomalía, registradas en el historial de alarmas.
Los registros de consumo y alarmas son guardados en el servidor del cliente. Logramos contrastar el consumo facturado con el real, para que luego con toda la información disponible, se puedan proyectar ampliaciones o mejoras en el área que se requiera.
Las tareas realizadas fueron las siguientes:
Diseño y desarrollo de entorno de visualización de datos.
Lógica de programación del PLC, para la lectura de los registros proporcionados por los medidores de energía.
Configuración y parametrización de comunicación, ModBus RTU, entre los medidores y el controlador.
Puesta en marcha. Configuración y parametrización de sistema.
